Gedichtete Plattenwärmeübertrager

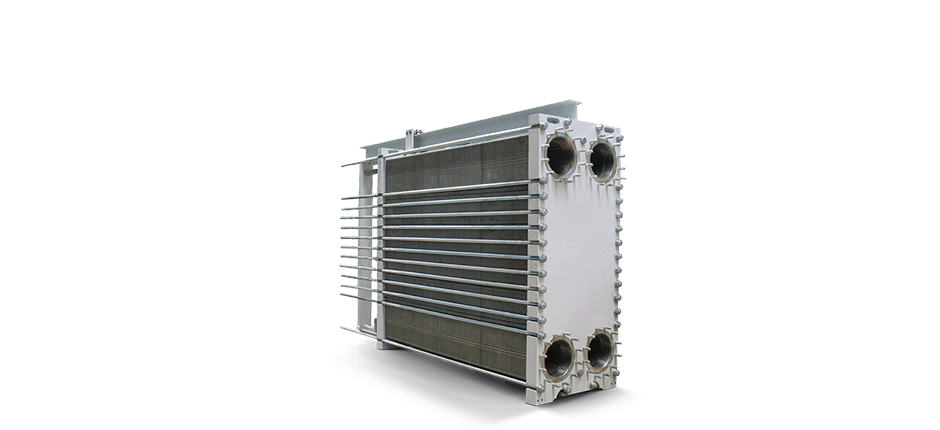

Schmidt® SIGMA Gedichtete Plattenwärmeübertrager
Plattenwärmetauscher verwenden gewellte Platten, die zwischen einer festen und einer beweglichen Druckplatte gestapelt sind. Da praktisch das gesamte Material für die Wärmeübertragung genutzt wird, können Plattenwärmetauscher große Mengen an effektiver Wärmeübertragungsfläche auf kleinem Raum aufweisen. Es ist nicht ungewöhnlich, dass ein Plattenwärmetauscher die gleiche thermische Kapazität hat wie ein fünfmal größerer Rohrbündelwärmetauscher. Unsere Plattenwärmetauscher weisen überlegene Konstruktionsmerkmale auf, um eine langfristige Leistung und Kundenzufriedenheit zu gewährleisten.
Kontaktieren Sie uns / Fordern Sie ein Angebot an
Leistungshinweise
- Einzigartiges, auf jede Platte gepresstes Wellenmuster erzeugt die höchste Gesamtwärmeübertragungsrate, indem es eine turbulente Strömung und eine hervorragende Flüssigkeitsverteilung über die gesamte Oberfläche gewährleistet
- Echte Gegenstromströmung und hohe Wärmeübertragungsrate ermöglichen es unseren Plattenwärmetauschern, wirtschaftlich mit strikten Temperaturanforderungen umzugehen
- Hochwertige Dichtungen passen genau in die Plattennuten und sorgen für eine sichere Abdichtung und einfache Wartung
- Hervorragendes Design der Clip-on-Dichtungen gewährleistet den korrekten Sitz beim Schließen des Geräts

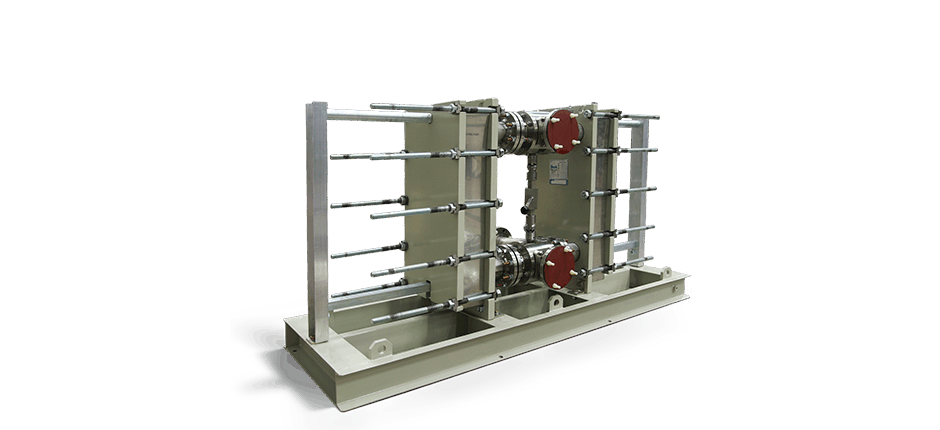

- Doppeltes Dichtungsdesign verhindert die Möglichkeit der Vermischung der beiden Prozessflüssigkeiten; die Leckerkennung stellt sicher, dass jede Leckage in die Atmosphäre gelangt
- Verzinkte Hardware für lange Lebensdauer
- Vollständig verschraubte Konstruktion für einfachere Wartung
- Geringe volumetrische Flüssigkeitsaufnahme ermöglicht eine schnellere Reaktion auf Heiz- und Kühlanforderungen bei gleichzeitiger Reduzierung der Kosten für teurere Prozessflüssigkeiten
- Leicht erweiterbar für größere Kapazitäten oder völlig neue Anwendungen
- Erhältlich in einer Vielzahl von Plattengrößen für Anwendungen in der Industrie, HVAC, Energie- oder Lebensmittelindustrie
Anwendungen
- Kompressoren
- Fluidtechnik
- Getränke und Lebensmittel
- Getränkeindustrie
- Brauwesen
- Milchprodukte
- Speiseöle
- Lebensmittelzutaten
- Zucker und Stärke
- Industriemärkte
- Lufttrockner
- Automobilindustrie
- Schiffbau
- Fernwärme und -kühlung
- HVAC
- Öl- und Gasindustrie
- Stromerzeugung
- Kraftwerksausrüstung
- Prozessindustrien
- Chemische Industrie
- Metallverarbeitung
- Petrochemische Industrie
- Pharmazeutika, Nutrazeutika und Kosmetika
- Kältetechnik
- Oberflächenbeschichtung
- Abwasseraufbereitung
- Stromerzeuger
- Data Centers
- Air Cooled
- Direct-to-Chip
- Edge
- Immersion
| Temperatur | -29°C - 200°C |
| Druck | Vakuum bis 30 bar |
| Kapazitäten | Mehr als 4.500m³/h |
| Verbindungen | Bis zu 50,8 cm (DN500) |
| Platten | |
| Standard | AISI 304-Edelstahl (1.4301), AISI 316L-Edelstahl (1.4404), AISI 316TI-Edelstahl (1.4571) |
| Besonderheiten | AISI 904 Edelstahl, SMO 254, Nickellegierungen, Reinnickel, Ti und Ti-Pd-Legierung |
| Stärke | 0.4 mm bis 1.15 mm |
| Dichtungen | |
| Standard | Nitrilkautschuk-Dichtung, EPDM-Kautschuk, Chloropren-Kautschuk |
| Besonderheiten | HNBR, NBR-HT, FPM/FKM, Butyl, PTFE beschichtet (SIGMACOAT), lebensmittelzertifizierte Dichtung, AFM-Hartdichtungen, diverse andere verfügbar |
| Anbringungsmethode | SIGMAFIX klebstofffreie Dichtung, oder geklebte Dichtung |
| Rahmen | Lackierter Carbonstahl, oder Edelstahl (massiv und plattiert) |
| Verbindungen | |
| Standard | Mit Option für Liner, Flansche (ANSI, DIN), Lebensmittelanschlüsse |
| Besonderheiten | Ti, SMO, Hastelloy und 904L, andere verfügbar |
| Normen und Standards | ASME, PED, ABS, LRS, GL, BV, GOST |
