蒸發系統

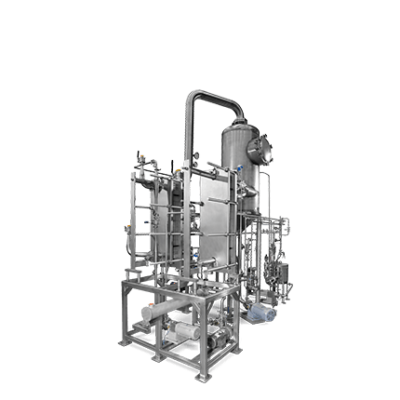

Schmidt ^® SIGMASTAR蒸發系統

我們的 Schmidt 蒸發系統配備 SIGMASTAR^® 爬膜 板片 式蒸發器，用於食品工業、有機和化學工業以及廢水處理。

上升膜SIGMASTAR^® 的優點包括

• 由於採用熱虹吸原理，產品分佈優越
• 極短的停留時間，保證對產品的溫和處理
• 管內壓力損失低，管長短
• 由於上升膜中的高蒸氣速度，因此可以實現高濃度和高粘度
• 明確定義的產品流路。 沒有局部過度集中的機會
• 與其他蒸發系統相比，傳熱面積成本更低
• 沒有元件焊接到板表面，這些元件會導致腐蝕和纖維材料的堆積
• 靈活的設計 – 通過添加或移除板，可以輕鬆更改容量

SIGMA STAR 蒸發板的獨特結構使得 SIGMASTAR^®® 可以在許多不同的蒸發工藝中應用。 對於無法用降膜蒸發器處理的問題產品（例如粘性流、漿料和有結垢傾向的液體），SIGMASTAR^® 蒸發器的性能特別平穩和成功。

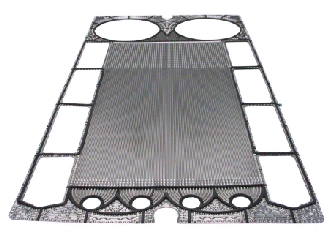

這些壓制板中的每一個都寬約0.9 m，高1.8 m，帶有縱向的竇形波紋，這些波紋延伸到板的整個寬度上。 板上的流道由膠粘劑固定的墊圈密封。 這種結構具有多項技術優勢。

工藝描述

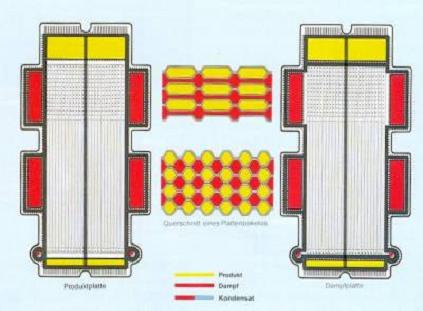

我們的蒸發系統由蒸汽和產品板構成，其中蒸汽在板的一側冷凝，而產品在另一側沸騰。 板在系統中對齊，以便垂直通道形成圓形。 這些通道可以是錐形的「假」管，從而形成結合了板和管的優點的結構。

由於傳熱面上部的特殊設計，加熱蒸汽均勻地分佈在板的整個寬度上。 板片兩側的橫截面流動面積相同，這確保了進入加熱通道的良好平衡。

二、產品加工

此外，還提供我們的SIGMA STAR-45V板，它是SIGMASTAR-90V^®®的變體。 該板在板的中心有一個額外的墊圈，可以同時加工兩種產品。 在這種設置中，蒸汽可以進入板的左側、右側或兩側，冷凝水從板的相應一側的底部排出。 如下圖所示：

SIGMA STAR-90V 和 SIGMASTAR-45V^®® 可以以多種不同的方式組合，以提高我們系統的靈活性，特別是對於小型任務。 由於兩塊板的尺寸相同，因此可以使用相同的框架支架。 涉及兩種板類型的擴展和修改都可以隨時進行。
