Haarnadel-Wärmeübertrager

Basco® Haarnadel-Wärmeübertrager

Ein Haarnadel-Design ist oft thermisch effizienter als ein traditionelles Rohrbündel, was zu niedrigeren Anschaffungskosten und geringerem Gesamtgewicht führt. Unsere erfahrenen Designer und Ingenieure können jede kundenspezifische Kühlungsanforderung erfüllen.

Ziehbare Bündel-Typen.

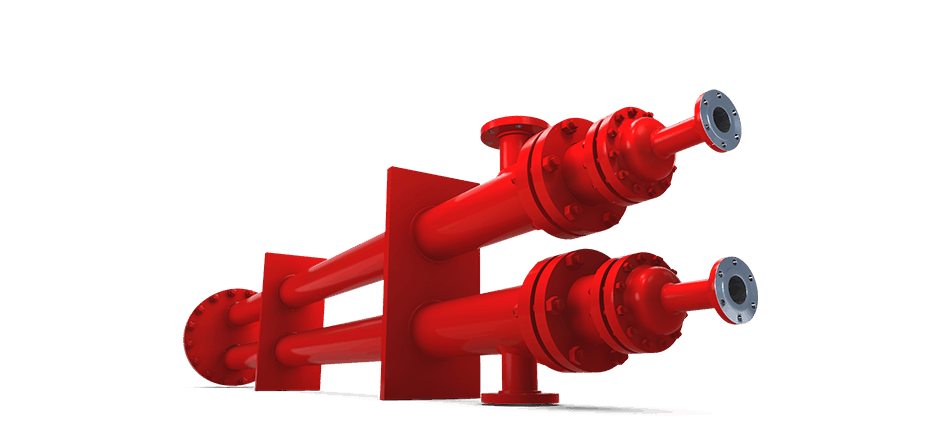

Doppelrohr mit getrenntem Verschluss: Typ SCDP

  • Es werden die in der Industrie am häufigsten genutzten getrennten Kopfmerkmale verwendet.
  • Mantelseitige und rohrseitige Verschlüsse sind separat, verschraubt, ideal für Anwendungen mit großen Temperatur- oder Druckunterschieden zwischen den mantel- und rohrseitigen Fluiden.
  • Im Wechselbetrieb sind separat gedichtete Verschlüsse leckageresistenter im Vergleich zu Mantel- und Rohrkonstruktionen.
  • Durch getrennte mantel- und rohrseitige Dichtungskonfiguration lässt sich das Rohrbündel leicht ausbauen, reinigen und ersetzen.
  • Gut geeignet für stark unterschiedliche Volumenströme auf der Mantelseite.
  • Lange Lamellen stellen eine hohe thermische Leistung bei minimalem Druckabfall sicher.

Gemeinsamer Haarnadel-Verschluss: Typ CC

  • Die einfach verschraubte Verschlusskonstruktion ist ideal für Anwendungen mit geringen Temperatur- oder Druckunterschieden zwischen mantel- und rohrseitigen Fluiden
  • Verfügt auch über die Wartungsvorteile eines getrennten Haarnadel-Verschlusses (Typ SC)
  • Der Mittelring hält die Manteldichtung beim Abnehmen des Rohrkopfes zur Inspektion oder Wartung in Position

Nicht ziehbare Bündel-Typen.

Vollverschweißte Haarnadel: Typ AW

  • Kostengünstigere Konstruktion, wenn kein abnehmbares Bündel erforderlich ist
  • Feste Rohrbodenkonstruktion

Ummantelte Rohre: Typ JP

  • Die wirtschaftlichste Lösung für jede Anwendung der Wärmeübertragung
  • Feste Rohrbodenkonstruktion

Kontaktieren Sie uns / Fordern Sie ein Angebot an

Leistungshinweise

  • Ideal für Anwendungen, die hohe thermische Leistung und eine kompakte Aufstellfläche erfordern
  • Echter Gegenstrom ermöglicht eine enge Temperaturannäherung zwischen den mantel- und rohrseitigen Fluiden sowie eine Temperaturüberschneidung
  • Herausnehmbare Bündel sind in zwei Verschlussoptionen erhältlich, getrennt oder gemeinsam, für die erforderliche Reinigung sowohl auf der Mantel- als auch auf der Rohrseite
  • Nicht abnehmbare Bündel sind die kosteneffektive Option, wenn eine feste Rohrbodenkonstruktion möglich ist
  • Große Temperaturunterschiede werden ohne Kompensatoren beherrscht
  • Einfache Wartung mit einem groß-radigen U-Bogen
  • Alle Anschlüsse befinden sich an einem Ende des Wärmeübertragers
  • Größen bis zu 1,5 m (60 in) Durchmesser und 12 m (40 ft) Länge
  • Werkstoffe: Kohlenstoffstahl, Edelstahl der Serie 300, Duplex-Edelstahl, Kupferlegierungen, Chrom-Molybdän-Legierungen,
  • Hastelloy, Inconel, Monel, 254 SMO, legierte/geschweißte Überzüge
  • Konstruktion und Fertigung nach ASME, TEMA, CRN, PED, CML

Anwendungen

  • Öl- und Gasindustrie
  • Prozessindustrien
  • Chemische Industrie
  • Petrochemische Industrie
